مدار مصرف کننده جریان ثابت با ماسفت

برای اندازه گیری جریان دهی واقعی یک منبع تغذیه ، یا اندازه گیری ظرفیت حقیقی یک باتری ، نیازمند به مصرف کننده ای هستیم که با تغییر ولتاژ ورودی ، همچنان جریان ثابت از منبع ولتاژ بکشد.
بنابراین در اینجا یک مدار مصرف کننده با جریان ثابت ( که گاها به آن Dummy Load نیز گفته میشود ) قرار داده شد.

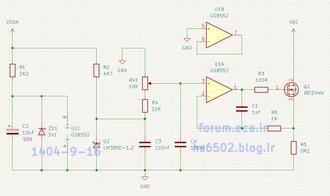

شماتیک مدار در زیر قابل مشاهده است :



این مدار برای بازه ولتاژ 3 الی 24 ولت مناسب است ، به علت عبور جریان بالا از ماسفت Q1 بهتر است آن را به هیت سینک بزرگ متصل کنید.

با چرخاندن پتانسیومتر RV1 میتوانید جریان مصرفی را از حدود 0 تا حدود 6 آمپر تنظیم نمایید.

برای ولتاژ تغذیه زیر 6 ولت پیشنهاد میکنم تغذیه VDDA را از VDC جدا تامین نمایید تا پایداری عملکردی مدار حفظ شود.

به جای GS8552 میتوانید از هر آپ امپی که :
- ولتاژ آفست آن زیر 2 میلی ولت باشد
- جریان مصرفی زیر 500 میکروآمپر داشته باشد

- حداقل ولتاژ تغذیه آن 4 ولت باشد

استفاده کنید.



لازم به ذکر است که U2 آیسی رفرنس ولتاژ LM385-1.2 است ، و نه دیود زنر.
