مدار ترموستات آنالوگ دارای هیسترزیس

در این پست ، تصمیم گرفته شد که یک مدار ترموستات آنالوگ دارای هیسترزیس قرار داده شود که سنسور دمای آن از نوع NTC است.
در بسیاری از مواقع ، نیاز به کنترل و پایش دما وجود دارد که استفاده از این مدار میتواند کمک کننده باشد.

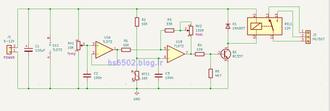

همانطور که در شماتیک زیر میبینید ، این مدار از قطعات ساده و ارزان قیمت تشکیل شده :





با پتانسیومتر RV1 میتوان دمای قطع/وصل را تنظیم کرد ، همچنین با استفاده از پتانسیومتر RV2 میتوان اختلاف حد بالا و پایین قطع و وصل ( هیسترزیس ) را تنظیم کرد.
