مدار درایور جریان ثابت خطی برای LED

دوشنبه, ۲۰ خرداد ۱۴۰۴، ۱۱:۵۱ ق.ظ

در این پست ، یک مدار درایور جریان ثابت خطی نسبتا ساده قرار داده شده که پایداری خوبی دارد و میتوان از آن برای تامین تغذیه LED و دیگر قطعاتی که نیاز به جریان ثابت و محدود شده نیاز دارند ، استفاده کرد.

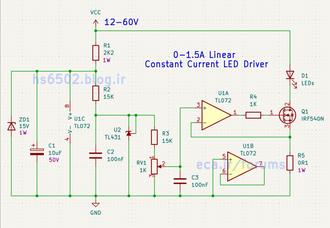

در زیر نقشه مدار را مشاهده میکنید که از قطعات ساده ، ارزان و به قولی دم دستی تشکیل شده :



مدار درایور جریان ثابت



ولتاژ تغذیه مدار میتواند بین 12 تا 60 ولت باشد ، جریان خروجی مدار را میتوانید با چرخاندن پتانسیومتر RV1 بین 0 تا 1.5 آمپر تنظیم کنید.
با توجه به عملکرد خطی مدار ، ماسفت Q1 لازم است به هیت سینک مناسب متصل گردد.

اگر میخواهید بازه حداکثر جریان را تغییر دهید ، میتوانید با تغییر در مقادیر R3 , R5 این کار را انجام دهید.
