مدار سافت استارت موتور DC

معمولا موتور های DC در هنگام روشن شدن ، جریان کشی بالایی از منبع تغذیه دارند که گاها میتواند باعث بروز مشکلاتی مثل پروتکت کردن و خاموش شدن منبع تغذیه ، اختلال در فعالیت مدارات با تغذیه مشترک و... شود.
در این پست یک مدار بسیار ساده و متشکل از 2 قطعه قرار داده شده که جریان لحظه استارت موتور را محدود کرده تا این مشکلات حل شود.

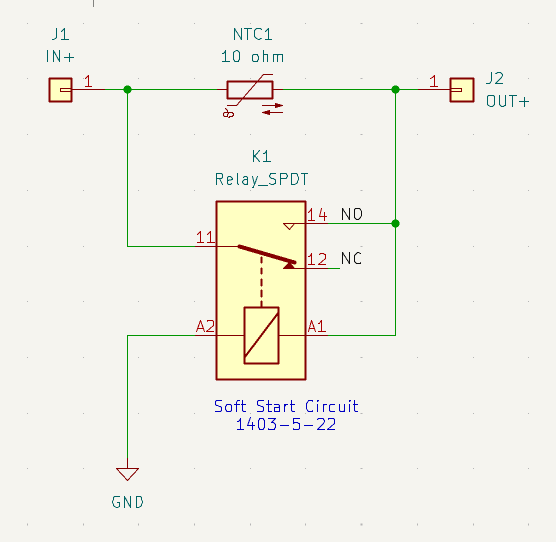

شماتیک مدار را در زیر مشاهده میکنید :



در هنگام متصل شدن تغذیه ، جریان از NTC عبور میکند تا موتور به آرامی روشن شود، با عبور جریان از NTC ، دمای آن افزایش میابد و مقاومت آن کاهش میابد ، هنگامی که ولتاژ دو سر موتور به حد تحریک بوبین رله برسد ، کنتاکت رله وصل شده و NTC از مدار خارج میشود.

ولتاژ بوبین رله باید متناسب با ولتاژ منبع تغذیه انتخاب شود ، برای مثال اگر منبع تغذیه 12 ولتی باشد ، رله هم باید 12 ولتی باشد.

قطر NTC تاثیر مستقیمی بر سرعت عمل مدار دارد ، به طوری که هر چه قطر NTC بیشتر باشد ، زمان استارت طولانی تر خواهد بود.
