مدار آژیر حمله هوایی
جمعه, ۱۸ آبان ۱۴۰۳، ۰۱:۰۲ ب.ظ
در این مطلب بنا به درخواست یکی از کاربران ، یک مدار آزیر حمله هوایی قرار داده شد که از قطعات ارزان و در دسترس تشکیل شده.

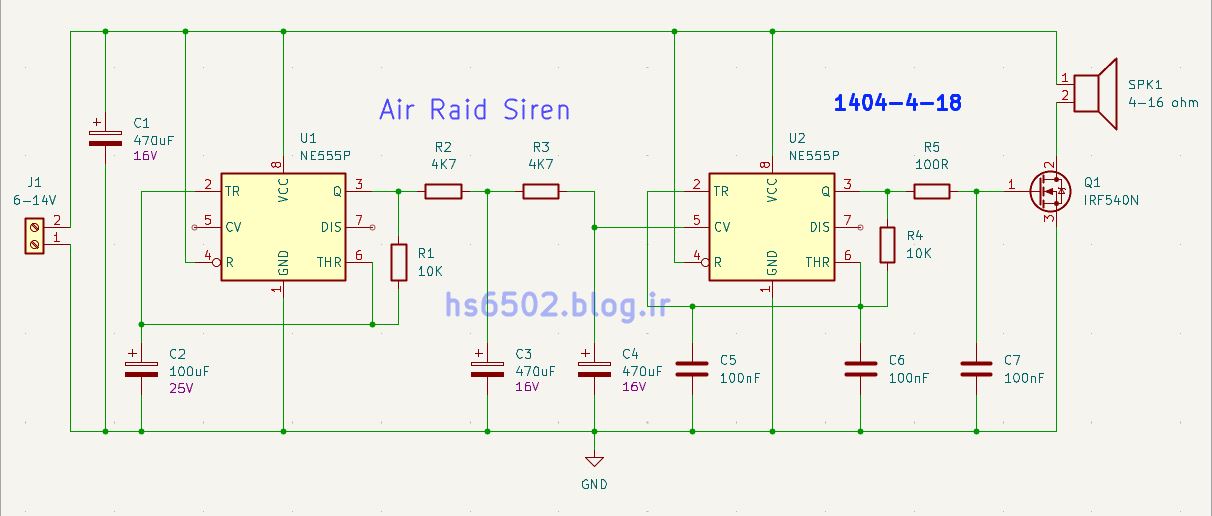

در زیر نقشه مدار را مشاهده میکنید که از دو آیسی 555 ، ماسفت IRF840 و تعدادی قطعات پسیو ( مقاومت و خازن ) تشکیل شده:
تن صدا را میتوانید با تغییر در مقادیر R4, C5 , C6 تغییر دهید.
این مدار بسته به امپدانس بلندگو ، در 12 ولت تا 2 آمپر جریان کشی دارد ، به همین دلیل منبع تغذیه مورد استفاده می بایست 3 آمپر یا بالاتر باشد.
